СК линейный

Универсальная стеллажная система «СК» позволяет оборудовать современные магазины самообслуживания и магазины традиционной формы торговли.
Для стеллажей «СК» мы предлагаем множество навесных элементов: хлебные полки и короба, овощные корзины, фруктовые полки. Удобная и надежная система крепления полок и панелей позволяет изменить конфигурацию стеллажа усилиями одного человека.
В стеллажных системах «СК предусмотрена возможность выставлять полки на необходимом для вас уровне как в прямом, так и в наклонном положении.

Наименование параметра:Ширина, мм:Глубина, мм:Высота, мм:
СК 065656300-7001100-2900
СК 080806300-7001100-2900
СК 1001006300-7001100-2900
СК 1251261300-7001100-2900
СК 1321326300-7001100-2900

Габаритные размеры

СК линейный

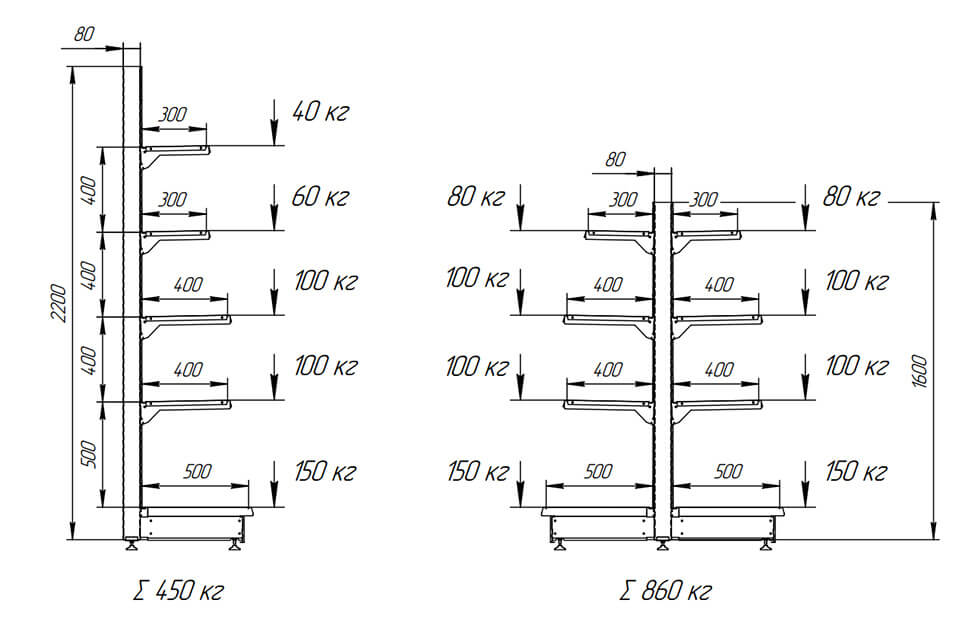

Допустимые нагрузки на полку и стеллаж

СК линейный
Стеллажи СК065, СК080, СК100 со стойкой сечением 80×23 мм
СК линейный
Стеллажи СК125, СК132 со стойкой сечением 80×23 мм
СК линейный
Правильно
СК линейный
Неправильно
Распределение нагрузки на полке

При нагружении стеллажей по другим вариантам загрузки (например, с иной глубиной полок), суммарная нагрузка на стеллаж не должна превышать указанные выше значения.
Указанные допускаемые нагрузки — статические. Динамические нагрузки (удары, толчки) как сбоку, так и сверху по стойкам и полкам (в том числе и при установке груза) недопустимы.

Варианты установки кроншейнов

СК линейный
Угол наклона кронштейнов 300,400
СК линейный
Угол наклона кронштейнов 500,600

Возможность установки нестандартных кронштейнов с другими углами наклона

Размер полки, мм Установка на кронштейныУстановка на подиум
300400500600400500600700
650,0125125150170200240240240
800,0125125170170200240240240
1000,0125125170170200240240240
1250,0100120140160160200200200
1325,080100120140160200200200

Основные элементы стеллажа СК

СК линейный
ПозицияНаименование
1Стойка 80 СК100.00.00.021
2Панель задняя СК100.00.00.001
3Панель фриза СМ100.00.00.002
4Полка 300 СМ100.05.00.000СБ
Полка 400 СМ100.06.00.000СБ
Полка 500 СМ100.07.00.000СБ
5Кронштейн 300 СМ100.00.00.006
Кронштейн 400 СМ100.00.00.007
6Боковина 500 СК100.19.00.000
7Опора 80 СК100.31.00.000

Определение количества задних панелей (480) и панелей фриза (160) в зависимости от высоты стеллажа

СК линейный
* Специальный заказ
